MODULO VIDEO-AUDIO DEMODULATORE RV 2000S

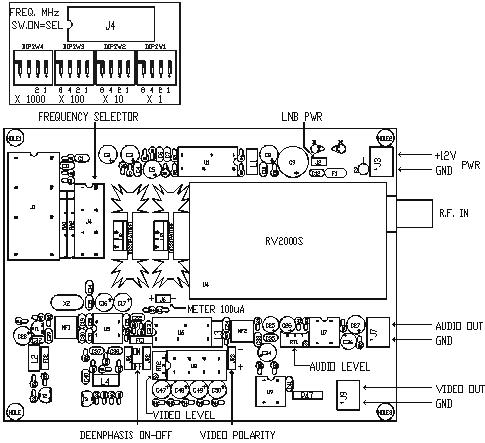

Il modulo RV2000S e' la versione in scheda semplificata del demodulatore RV2000A. L'impostazione della frequenza e' fatta con dei DIP SWITCHES montati su una basetta, collegata al connettore J4 FREQUENCY SELECTOR, con codifica BCD per unita', decine, centinaia, migliaia di MHz. Es. per impostare 1875 MHz mettere ON gli interruttori con valore: 1 x 1000 MHz ; 8 x 100 MHz ; (4+2+1=7) x 10 MHz ; (4+1=5) x 1 MHz, (riferirsi alle scritte sul c.s. dei DIP SWITCHES non ai numeri sugli interruttori). Da 2051 a 2700 MHz bisogna inserire un convertitore con O.L. = 3650 MHz (LNB), alimentandolo ponticellando il connettore J2 LNB PWR e, se necessario, cambiando la polarita' del segnale video. I collegamenti sono a saldare per alimentazione, audio e video (utilizzare cavi schermati per audio e video), con connettore "F" femmina per l'ingresso R.F. (usare cavo SAT o RG59). La sottoportante audio e' a 5,5 MHz. Nel circuito e' presente la trappola a 5,5 MHz per eliminare la sottoportante audio dall'uscita video ma non il filtro P.B. video per la sottoportante audio a 7,5 MHz come nel modulo RV2000A. E' possibile collegare un'indicatore del segnale R.F., come per il modulo RV2000A, al connettore J6 (100uA fondoscala). Le dimensioni del modulo RV2000S sono 100mm di larghezza, 135mm di lunghezza, 30mm di spessore. Il peso e' di circa 200 grammi. Le altre caratteristiche tecniche sono quelle del modulo RV2000A.
